CHD and CHS 3-row stubble harvester

Soil Works

CHD (arm 40x40 AL) and CHS (arm 70x22) 3 rows stubble cultivator

The stubble cultivator is an agricultural tillage machine, which is used for soil works where a considerable working depth is required. This implement can reach a maximum working depth of 40cm.

Different options complement the tillage operations: inter row discs-rollers, rollers, etc.

Contact us

Features

  • 100x100x8 mm structural tube chassis.
  • Clearance between rows of 75 cm.
  • Clearance under chassis on trail CHD: 80 cm
  • Clearance under chassis on trail CHD: 85 cm
  • Working depth of 40 cm.
  • Category III hitching
  • Models CHD-350-F and CHS-350 are notsuitable for driving on public roads.

CHD stubble cultivator without discs (arm 40 x 40 AL)

Code Model Arms Width (m) Weight (Kg) Power (CV) P.V.P.
Total Approx. separ. (cm) Work Transport
1011030001 CHD-300 F 10 30 cm 3 2,9 1.180 120-180 7.270 €
1011030002 CHD-350 F 13 27 cm 3,5 3,4 1.450 140-220 8.710 €
1011030003 CHD-400 PH 13 31 cm 4 2,4 2.420 160-240 11.830 €
1011030004 CHD-500 PH 16 31 cm 5 3 2.660 180-260 13.500 €
CHD-300 F
Code
1011030001
Total Arms
10
Approx. separation
30 cm
Working width (m)
3
Transport width (m)
2,9
Weight (Kg)
1.180
Power (hp)
120-180
P.V.P.
7.270 €
CHD-350 F
Code
1011030002
Total Arms
13
Approx. separation
27 cm
Working width (m)
3,5
Transport width (m)
3,4
Weight (Kg)
1.450
Power (hp)
140-220
P.V.P.
8.710 €
CHD-400 PH
Code
1011030003
Total Arms
13
Approx. separation
31 cm
Working width (m)
4
Transport width (m)
2,4
Weight (Kg)
2.420
Power (hp)
160-240
P.V.P.
11.830 €
CHD-500 PH
Code
1011030004
Total Arms
16
Approx. separation
31 cm
Working width (m)
5
Transport width (m)
3
Weight (Kg)
2.660
Power (hp)
180-260
P.V.P.
13.500 €

CHS stubble cultivator without discs (arm 70 x 20)

Code Model Arms Width (m) Weight (Kg) Power (CV) P.V.P.
Total Approx. separ. (cm) Work Transport
1011030005 CHS-300 F 10 30 cm 3 2,9 1.600 120-180 8.220 €
1011030006 CHS-350 F 13 27 cm 3,5 3,4 1.800 140-220 9.950 €
1011030007 CHS-400 PH 13 31 cm 4 2,4 2.900 160-240 13.100 €
1011030008 CHS-500 PH 16 31 cm 5 3 3.280 180-260 15.030 €
CHS-300 F
Code
1011030005
Total Arms
10
Approx. separation
30 cm
Working width (m)
3
Transport width (m)
2,9
Weight (Kg)
1.600
Power (hp)
120-180
P.V.P.
8.220 €
CHS-350 F
Code
1011030006
Total Arms
13
Approx. separation
27 cm
Working width (m)
3,5
Transport width (m)
3,4
Weight (Kg)
1.800
Power (hp)
140-220
P.V.P.
9.950 €
CHS-400 PH
Code
1011030007
Total Arms
13
Approx. separation
31 cm
Working width (m)
4
Transport width (m)
2,4
Weight (Kg)
2.900
Power (hp)
160-240
P.V.P.
13.100 €
CHS-500 PH
Code
1011030008
Total Arms
16
Approx. separation
31 cm
Working width (m)
5
Transport width (m)
3
Weight (Kg)
3.280
Power (hp)
180-260
P.V.P.
15.030 €

Options

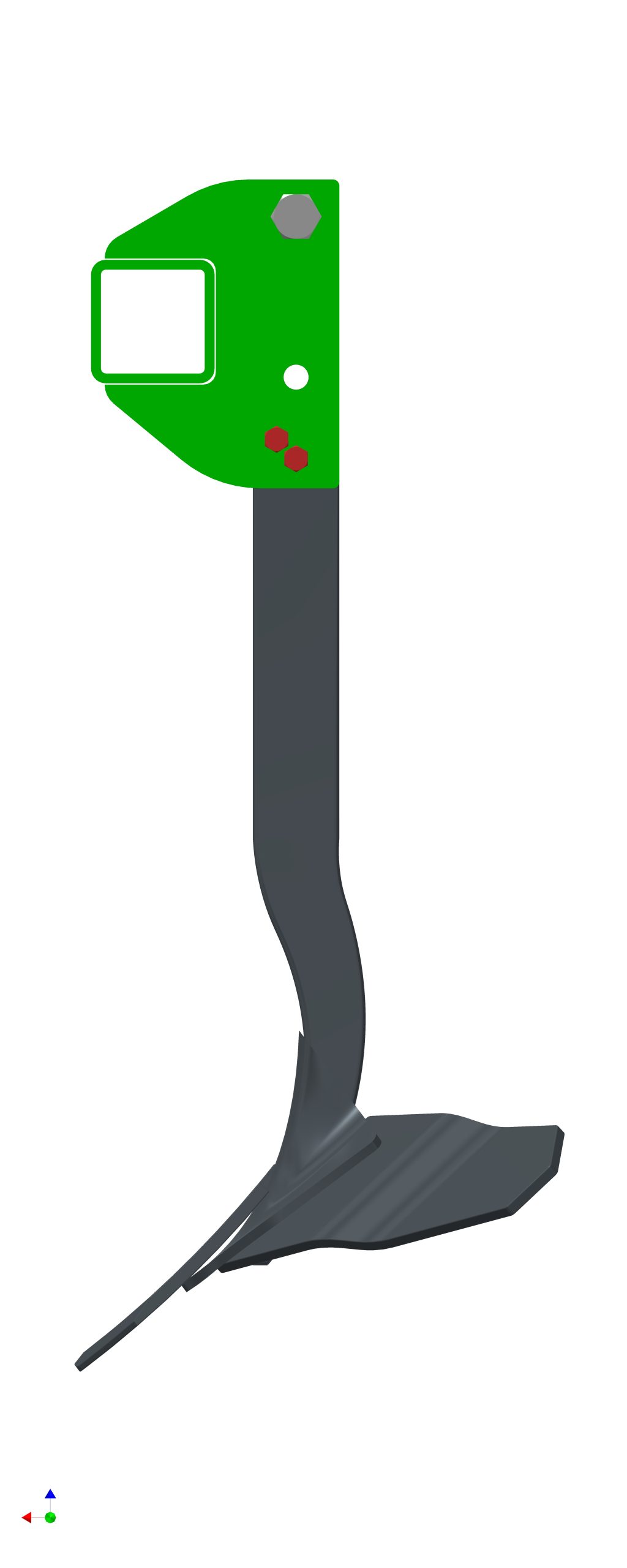

CHS fixed arm
CHS fixed arm

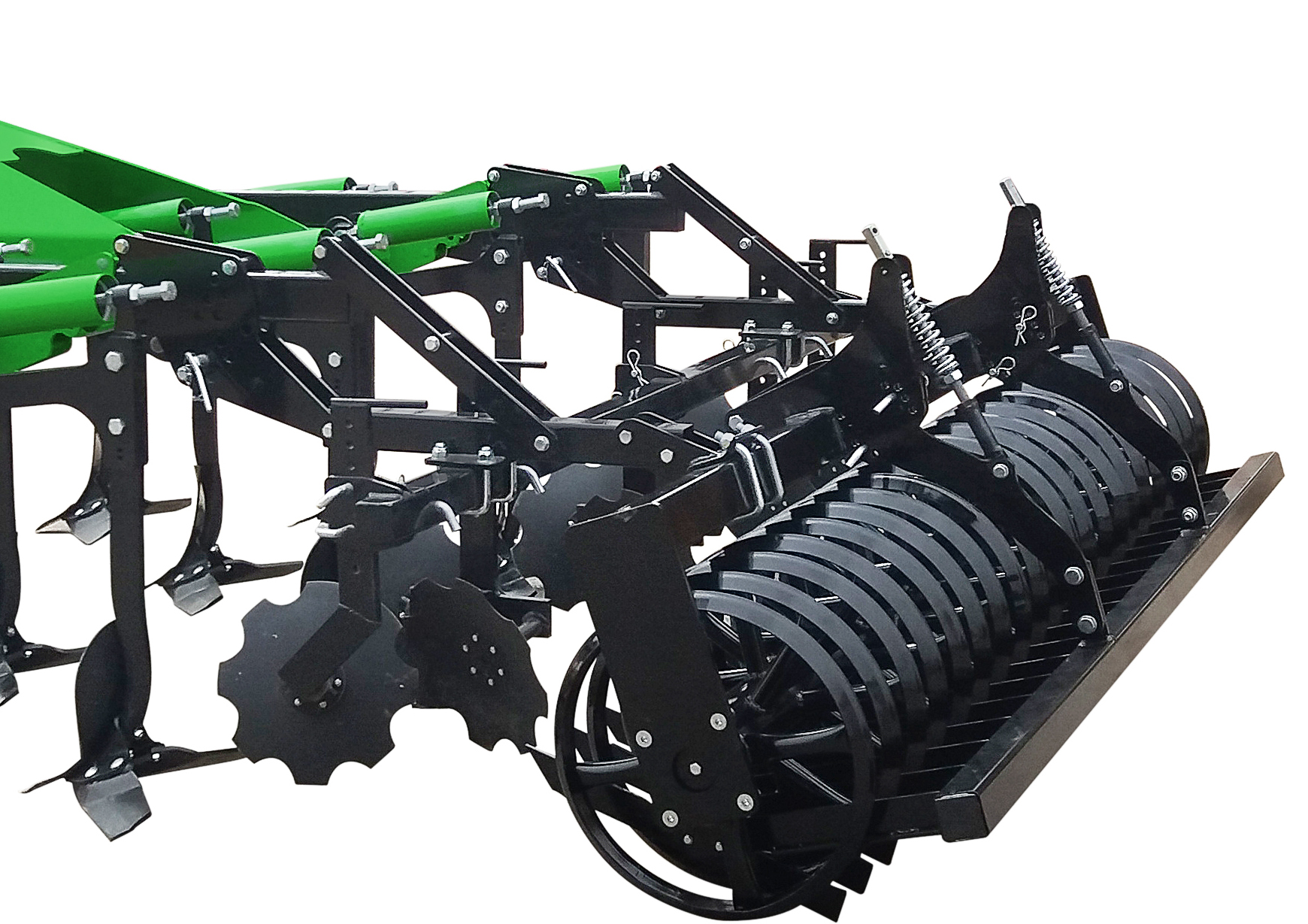

PHOTO PAGE 25

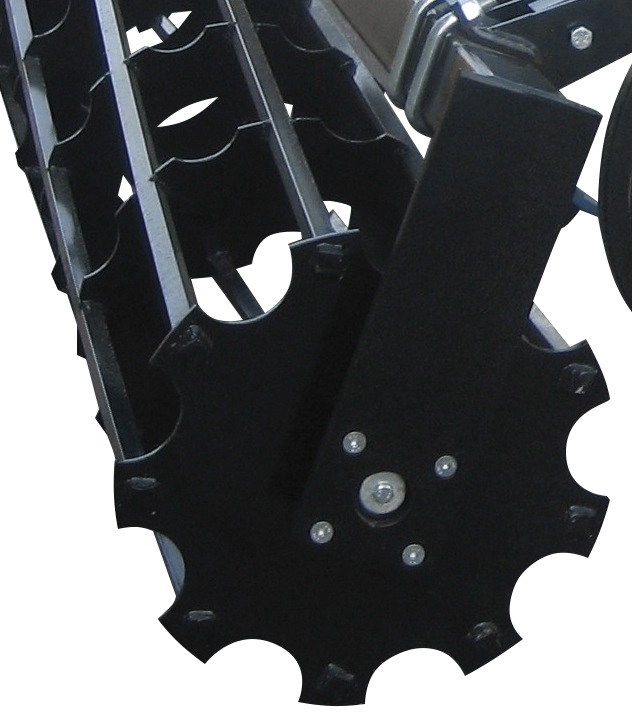

Roller 550 mm
Roller 550 mm
NG roller
NG roller
Packer Roller
Packer Roller

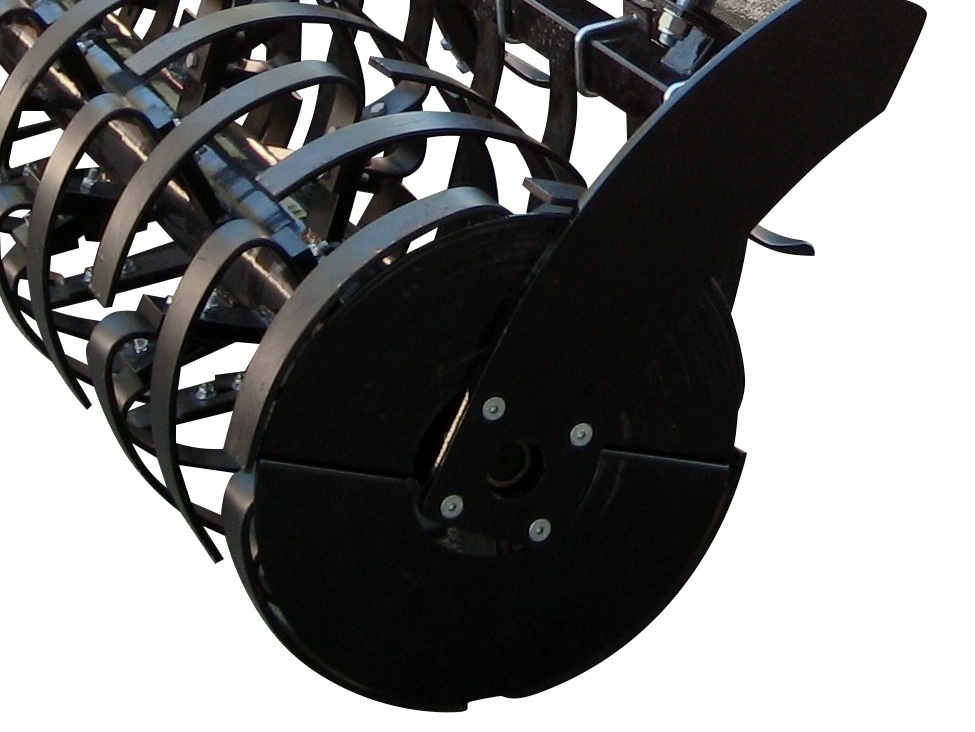

Ring flex roller
Ring flex roller

Rollers (cage Ø 400/550 mm)

For model: Cage roller Ø 460 mm with 9 wavy bars 60x8 mm Cage roller Ø 550 mm with 9 square bars 25 mm Cage roller Ø 550 mm with 10 Wavy bars 60x8 mm
CodeWidth (m)KgP.V.P. CodeWidth (m)KgP.V.P. CodeWidth (m)KgP.V.P.
CHD-300 F 201103029932751.540 € 201103011133301.500 € 201103021533301.770 €
CHD-350 F 20110303003,74451.710 € 20110301123,75401.580 € 20110302163,75401.930 €
CHD-400 PH 20110303014,25203.140 € 20110301134,26203.460 € 20110302174,26203.890 €
CHD-500 PH 20110303025,26603.490 € 20110301145,27903.920 € 20110302185,27904.440 €
CHD-300 F

Cage Roller Ø 460 mm - 9 corrugated bars 60x8 mm

Code
2011030299
Width (m)
3
Kg
275
P.V.P.
1.540 €

Cage roller Ø 550 mm - 9 x 25 mm square bars

Code
2011030111
Width (m)
3
Kg
330
P.V.P.
1.500 €

Cage roller Ø 550 mm - 10 corrugated bars of 60x8 mm

Code
2011030215
Width (m)
3
Kg
330
P.V.P.
1.770 €
CHD-350 F

Cage Roller Ø 460 mm - 9 corrugated bars 60x8 mm

Code
2011030300
Width (m)
3,7
Kg
445
P.V.P.
1.710 €

Cage roller Ø 550 mm - 9 x 25 mm square bars

Code
2011030112
Width (m)
3,7
Kg
540
P.V.P.
1.580 €

Cage roller Ø 550 mm - 10 corrugated bars of 60x8 mm

Code
2011030216
Width (m)
3,7
Kg
540
P.V.P.
1.930 €
CHD-400 PH

Cage Roller Ø 460 mm - 9 corrugated bars 60x8 mm

Code
2011030301
Width (m)
4,2
Kg
520
P.V.P.
3.140 €

Cage roller Ø 550 mm - 9 x 25 mm square bars

Code
2011030113
Width (m)
4,2
Kg
620
P.V.P.
3.460 €

Cage roller Ø 550 mm - 10 corrugated bars of 60x8 mm

Code
2011030217
Width (m)
4,2
Kg
620
P.V.P.
3.890 €
CHD-500 PH

Cage Roller Ø 460 mm - 9 corrugated bars 60x8 mm

Code
2011030302
Width (m)
5,2
Kg
660
P.V.P.
3.490 €

Cage roller Ø 550 mm - 9 x 25 mm square bars

Code
2011030114
Width (m)
5,2
Kg
790
P.V.P.
3.920 €

Cage roller Ø 550 mm - 10 corrugated bars of 60x8 mm

Code
2011030218
Width (m)
5,2
Kg
790
P.V.P.
4.440 €

Rollers (Packer - RING FLEX - ArosNG Ø 500/550/590 mm)

For model: Roller Packer Ø 500 mm Roller RING FLEX Ø 550 mm Roller NG Ø 590 mm
CodeWidth (m)KgP.V.P. CodeWidth (m)KgP.V.P. CodeWidth (m)KgP.V.P.
CHD-300 F 201103019034153.490 € 20110301843,055804.600 € 20110301383,056183.550 €
CHD-350 F 20110301913,74504.210 € 20110301853,78955.270 € 20110301393,77704.320 €
CHD-400 PH 20110301924,25005.500 € 20110301864,210507.180 € 20110301404,29106.420 €
CHD-500 PH 20110301935,26006.520 € 20110301875,213308.530 € 20110301415,29507.330 €
CHD-300 F

Roller Packer Ø 500 mm

Code
2011030190
Width (m)
3
Kg
415
P.V.P.
3.490 €

Roller RING FLEX Ø 550 mm

Code
2011030184
Width (m)
3,05
Kg
580
P.V.P.
4.600 €

Roller NG Ø 590 mm

Code
2011030138
Width (m)
3,05
Kg
618
P.V.P.
3.550 €
CHD-350 F

Roller Packer Ø 500 mm

Code
2011030191
Width (m)
3,7
Kg
450
P.V.P.
4.210 €

Roller RING FLEX Ø 550 mm

Code
2011030185
Width (m)
3,7
Kg
895
P.V.P.
5.270 €

Roller NG Ø 590 mm

Code
2011030139
Width (m)
3,7
Kg
770
P.V.P.
4.320 €
CHD-400 PH

Roller Packer Ø 500 mm

Code
2011030192
Width (m)
4,2
Kg
500
P.V.P.
5.500 €

Roller RING FLEX Ø 550 mm

Code
2011030186
Width (m)
4,2
Kg
1050
P.V.P.
7.180 €

Roller NG Ø 590 mm

Code
2011030140
Width (m)
4,2
Kg
910
P.V.P.
6.420 €
CHD-500 PH

Roller Packer Ø 500 mm

Code
2011030193
Width (m)
5,2
Kg
600
P.V.P.
6.520 €

Roller RING FLEX Ø 550 mm

Code
2011030187
Width (m)
5,2
Kg
1330
P.V.P.
8.530 €

Roller NG Ø 590 mm

Code
2011030141
Width (m)
5,2
Kg
950
P.V.P.
7.330 €

Inter row discs-rolllers

For model: Code Inner game External closing Disc spacing (cm) Width (m) Weight (Kg) P.V.P.
DF-300 2011030002 3 2 90 3 295 2.980 €
DF-350 2011030003 4 2 87 3,5 360 4.380 €
DF-400 PH 2011030004 4 2 87 2,35 480 4.520 €
DF-500 PH 2011030005 5 2 93 3 625 5.550 €
DF-300
Code
2011030002
Inner set
3
Outer seal
2
Disc spacing (cm)
90
Width (m)
3
Weight (Kg)
295
RETAIL PRICE
2.980 €
DF-350
Code
2011030003
Inner set
4
Outer seal
2
Disc spacing (cm)
87
Width (m)
3,5
Weight (Kg)
360
P.V.P.
4.380 €
DF-400 PH
Code
2011030004
Inner set
4
Outer seal
2
Disc spacing (cm)
87
Width (m)
2,35
Weight (Kg)
480
P.V.P.
4.520 €
DF-500 PH
Code
2011030005
Inner set
5
Outer seal
2
Disc spacing (cm)
93
Width (m)
3
Weight (Kg)
625
P.V.P.
5.550 €

Videos

SOIL MACHINERY - SOLANO HORIZONTE
SOIL MACHINERY - SOLANO HORIZONTE

FAQs sobre el Rastrojador de 3 filas CHD (brazo 40×40) – CHS (brazo 70×22)

¿Qué es un rastrojador CHD – CHS?

Es una máquina agrícola de labranza diseñada para trabajos de suelo que requieren una profundidad considerable.

¿Qué profundidad de trabajo alcanza el rastrojador?

Puede alcanzar una profundidad máxima de trabajo de 40 cm.

¿Qué diferencia hay entre CHD y CHS?

El CHD monta brazo de 40×40, mientras que el CHS monta brazo de 70×22, (mayor volteo) según la configuración de trabajo requerida.

¿Qué potencia necesita el rastrojador CHD?

Según el modelo, la potencia recomendada va aproximadamente desde 120 hasta 260 CV.

¿Qué ancho de trabajo tiene el rastrojador CHD?

La gama CHD indicada trabaja desde 3 hasta 5 metros, según modelo.

¿Qué opcionales puede incorporar?

Puede incorporar opcionales como discos inter-filas y rodillos para complementar la labor de labranza.

¿Qué enganche incorpora el rastrojador?

Incorpora enganche categoría III.

¿Puede circular por vía pública?

Los modelos CHD-350-F y CHS-350 no son aptos para circular por vía pública.

¿Buscas un rastrojador de 3 filas para labores profundas y trabajos de suelo exigentes?

Contacta con Solano Horizonte y te ayudaremos a elegir el rastrojador CHD o CHS más adecuado según tipo de brazo, ancho de trabajo, número de brazos, potencia del tractor y profundidad de labor.

Solicita precio del rastrojador CHD – CHS
